Что такое КПД солнечной панели
Когда я впервые открыл даташит своих Jinko, цифра КПД меня запутала, так как рядом стояла приписка STC. Разобрался следующим образом. КПД — это отношение максимальной мощности модуля к мощности света, падающего на его площадь, измеренное при стандартных условиях испытаний. Производитель в лаборатории освещает панель потоком 1000 Вт/м², удерживает температуру ячейки ровно на уровне 25°C и использует спектр AM1.5. Сама формула проста: берем паспортную Pmax, делим на мощность падающего света на всю площадь модуля и переводим в проценты. Если вам интересно углубиться в математику и разобрать эту формулу на конкретных примерах, рекомендую прочитать наш отдельный материал о том, как рассчитать КПД солнечной батареи.
В даташите это выглядит так: «STC: Irradiance 1000W/m2, Cell Temperature 25°C, AM=1.5». КПД и ККД в данном случае обозначают одно и то же, просто КПД — это русская аббревиатура (коэффициент полезного действия), а ККД — украинская.
Серийные кремниевые панели держатся в диапазоне 15–23%. У меня на крыше стоят модули n-type ближе к верхней границе, но паспортные 22% я видел только на стенде продавца. Реальная цифра живет своей жизнью, так как условий STC в природе практически не бывает. Фотоэлемент выдает максимум, когда свет яркий, спектр правильный, а сам кремний холодный. На реальной крыше летом первые два условия еще совпадают, а вот третье нарушается в первую очередь.
Типы панелей и диапазоны КПД
Летом под одинаковым солнцем моно выработает больше, чем поли с той же площади. Вот почему тип кремния решает, сколько киловатт вы снимете с квадратного метра крыши.
Монокристаллические
Моно изготавливают из единого кристалла кремния, и именно они удерживают самый высокий КПД. Стандартные серийные моно дают 16,5–19%, а современные модули n-type back-contact поднимаются до 22–25%. Мои Jinko Tiger Neo по паспорту выдают 22,07–22,84%. Здесь стоит сразу устранить путаницу. PERC, TOPCon, HJT, IBC — это не отдельные «типы» панелей наряду с поликристаллическими, а подвиды того же монокристаллического кремния p-типа или n-типа. Модули n-type стоят дороже, но стареют медленнее, подробнее об этом ниже.
Поликристаллические
Поли отливают из нескольких кристаллов кремния, поэтому они получаются дешевле, но их КПД проседает до 15–18%. При одинаковой мощности поликристаллические панели займут больше места на крыше. В свое время я просчитывал оба варианта, и выходило следующее. Если площадь крыши ограничена, переплата за моно окупается меньшим количеством модулей и более простым монтажом.
Тонкопленочные
Тонкопленочные панели производят из аморфного кремния или соединений вроде CdTe и CIGS, а их КПД самый низкий среди распространенных решений — ориентировочно 7–13%. Они оправданы там, где площади предостаточно и важна цена за ватт, а не плотность мощности. Для крыши частного дома с ограниченным периметром их выбирают редко.
| Тип панели | Материал | Диапазон КПД | Когда выгодны |
|---|---|---|---|
| Монокристаллические | единый кристалл кремния (p/n-type) | 16,5–25% | ограниченная площадь крыши, нужна плотность мощности |
| Поликристаллические | несколько кристаллов кремния | 15–18% | бюджет важнее площади |
| Тонкопленочные | аморфный кремний, CdTe, CIGS | 7–13% | большие площади, цена за ватт |
От чего зависит реальная эффективность
Паспортные 22% я на своей крыше так и не увидел за год эксплуатации. Реальная эффективность всегда ниже лабораторной, потому что условий STC на улице не существует. Четыре фактора ежедневно тянут ее вниз.
Четыре главных фактора
| Фактор | Влияние на выработку |
|---|---|
| Температура | снижает мощность на 0,24–0,5% на каждый градус свыше 25°C |
| Затенение | даже частичная тень просаживает всю цепочку модулей |
| Ориентация и угол | отклонение от оптимальных значений снижает дневную выработку |
| Загрязнение | пыль и птичий помет крадут несколько процентов эффективности |
Температура и температурный коэффициент
Чем горячее панель, тем меньше энергии она отдает. Это самый неочевидный момент для новичков. Летом панель на солнце легко разогревается до 60–65°C, а каждый градус свыше 25°C отнимает часть мощности в соответствии с температурным коэффициентом Pmax. У старого p-type PERC этот коэффициент составляет около -0,34…-0,38 %/°C, в то время как кремний n-type переносит жару заметно лучше.
| Тип панели | Темп. коэффициент Pmax |
|---|---|
| Поли и моно PERC (p-type) | -0,34 … -0,38 %/°C |
| Моно n-type TOPCon | -0,29 %/°C |
| Моно n-type IBC или back-contact | -0,26 … -0,30 %/°C |
| HJT | -0,24 … -0,27 %/°C |
«Летом я впервые увидел, как панель в полдень выдает меньше, чем утром, хотя солнце стоит выше. Ваттметр не врет: жара съедает проценты быстрее, чем облачность».
Я проверил это собственным ваттметром в июльскую жару. Панель, которая утром выдавала номинал, в полдень на горячем стекле проседала на несколько процентов, хотя солнце светило сильнее. Именно поэтому модуль n-type с коэффициентом -0,29 за лето выработает больше, чем более дешевый PERC при той же паспортной мощности.
Затенение
Одна ветка на одном углу бьет по всей цепочке. Солнечные ячейки в модуле соединены последовательно, поэтому затененный элемент ограничивает ток всей цепи, а не только себя. От просадки немного спасают байпасные диоды, которые пускают ток в обход затененного участка. Единой цифры потерь здесь нет, так как все зависит от схемы соединения и количества диодов. У меня угол одной панели утром попадает в тень от дымохода, и мониторинг показывает эту просадку ежедневно с точностью до десятых долей.
Ориентация и угол наклона
Больше всего энергии за день соберет панель, повернутая на юг и наклоненная примерно под углом широты местности. Направление на юг обеспечивает максимум прямого света, а угол по широте выравнивает выработку по сезонам. Отклонение на восток или запад не перечеркивает генерацию полностью, но срезает ее пик. Свой массив я установил с уклоном немного на юго-запад из-за формы крыши, сознательно променяв пару процентов годовой выработки на более простой монтаж.

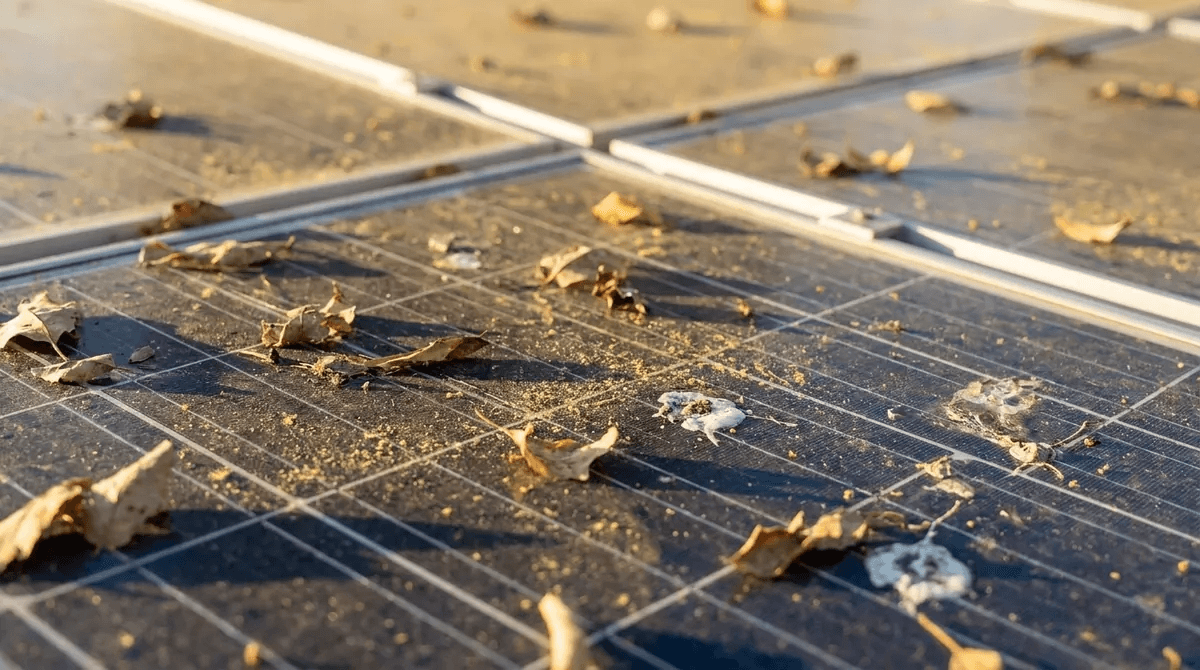

Загрязнение поверхности

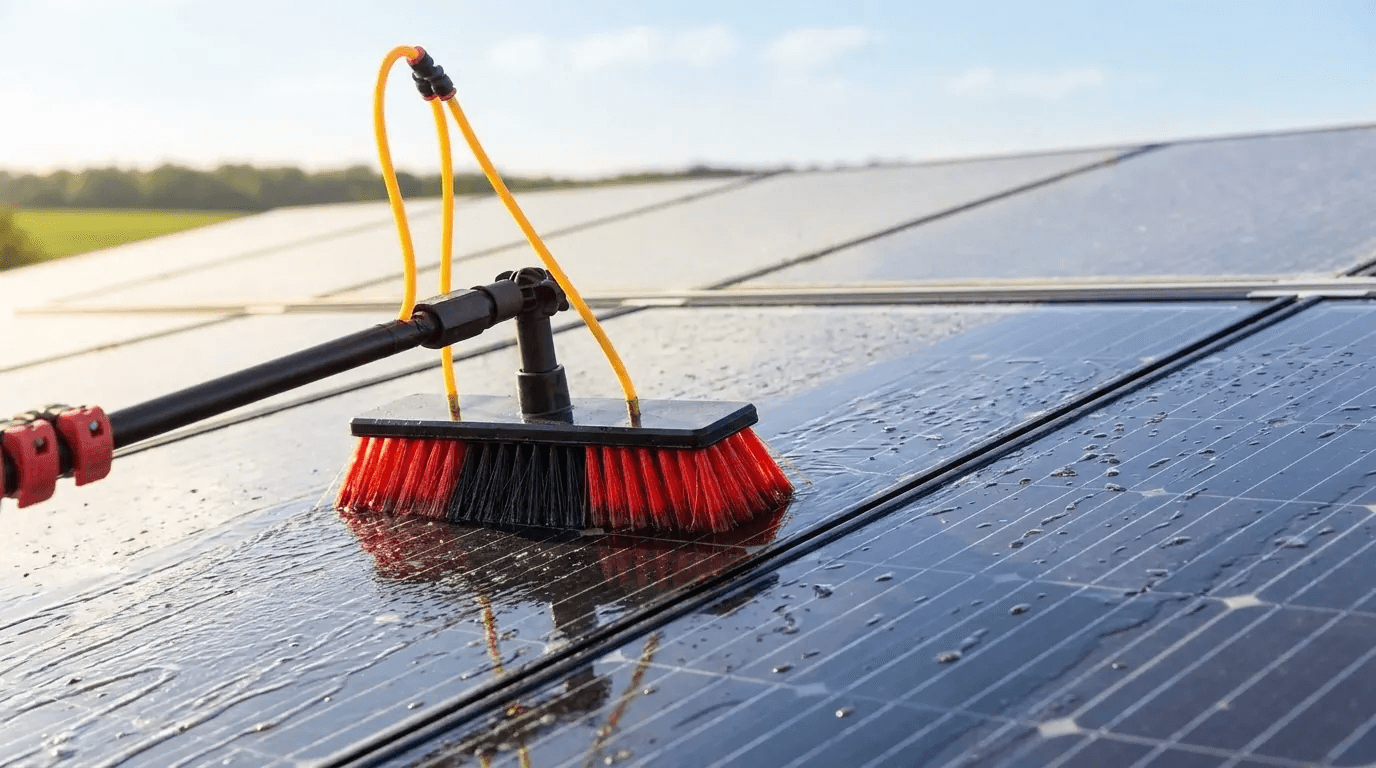

Пыль, листья, снег и птичий помет оседают на стекле и крадут несколько процентов выработки. Хуже всего работают локальные пятна (например, от помета), так как они затеняют отдельную ячейку аналогично ветке дерева. Дождь неплохо смывает равномерный слой пыли, но засохшие пятна приходится удалять вручную. Я протираю панели мягкой щеткой без абразива пару раз за сезон, особенно после пыльных дней.
Деградация солнечных панели и ее нормы
За второй год мой массив выдал чуть меньше, чем за первый, и это нормально. Именно так выглядит деградация солнечных панелей. Мощность медленно снижается с годами, поскольку это заложено в саму технологию кремния. Первый год всегда характеризуется самым резким спадом. Кристаллические модули за первые 12 месяцев теряют до 2%, затем темп замедляется до 0,35–0,55% в год в зависимости от типа кремния. Норму деградации всегда следует оценивать вместе с гарантией на выработку, а не отдельно.
PID
PID пугал меня больше всего, так как установщик отдельно акцентировал внимание на заземлении. Это аббревиатура от потенциально-индуцированной деградации (Potential Induced Degradation). Она возникает из-за отрицательного напряжения между рамкой модуля и ячейками. Это напряжение перемещает ионы натрия из стекла в ячейки, а в местах, где антиотражающее покрытие имеет дефекты, ионы создают шунты и ощутимо снижают отдачу. Влажный воздух и высокое системное напряжение ускоряют этот процесс. Именно поэтому качественный монтаж с правильным заземлением сводит риск PID практически к нулю. По данным Kiwa PVEL, независимой лаборатории по тестированию PV-модулей, именно миграция ионов натрия через дефекты антиотражающего покрытия образует шунты и снижает выходную мощность.
LID
А почему панель проседает в первые дни работы, еще до какого-либо старения? Это LID — светоиндуцированная деградация (Light Induced Degradation), которая запускается в первые часы под воздействием солнечных лучей. Свет активирует бор-кислородный дефект в кремнии, панель стабилизируется примерно за 48–96 часов и теряет около 1,4% мощности (обычно в пределах 1,1–1,5%). Эти цифры подтверждает EPJ Photovoltaics, рецензируемое издание по исследованиям в области фотовольтаики. Но есть важная деталь, которая спасает более дорогие модули: ячейки n-type практически лишены бор-кислородного дефекта, поэтому деградация LID их почти не затрагивает. Еще один весомый аргумент в пользу n-type.
Микротрещины
Микротрещины — совсем другая история. Они появляются от ударов при транспортировке, неосторожного монтажа или града. Визуально трещину не обнаружить, но она постепенно разрывает контакт внутри ячейки и крадет выработку на этом участке. Производители заявляют, что TOPCon-модули более устойчивы к подобным повреждениям. Здесь критически важно раннее обнаружение, поскольку одна проблемная панель тянет за собой всю цепочку.
| Тип кремния | Деградация, год 1 | Далее, %/год | Остаток за 25–30 лет |
|---|---|---|---|
| p-type (моно PERC, поли) | до 2% | 0,45–0,55 | около 80–84,8% |
| n-type TOPCon | менее 1% | около 0,40 | около 87–90% |
| n-type IBC или HPBC | 1% | 0,25–0,35 | до 88,85% за 30 лет |
Цифры из таблицы взяты из официальных гарантий производителей, а не «с потолка». LONGi в своей документации прямо указывает на 88,85% остаточной мощности после 30 лет эксплуатации для своей линейки IBC. Однако стоит учитывать и реальные условия работы. Лабораторная норма и стандарты Tier-1 колеблются в районе 0,5% в год, но масштабный мировой обзор 2025 года показал медианное значение ближе к 1,0% в год в среднем по планете — с поправкой на жару и запыленность. То есть паспортные данные — это лучший сценарий, а не гарантированный результат для абсолютно любого климата.
Как сохранить эффективность как можно дольше
Основную часть деградации предотвратить не удастся, но в наших силах замедлить этот процесс. За два сезона эксплуатации СЭС я свел профилактику к нескольким простым привычкам, которые реально работают.
- Выбирать панели с низким температурным коэффициентом: модули n-type переносят жару лучше, чем p-type
- Монтировать панели с вентиляционным зазором под ними, чтобы они не перегревались на горячей крыше
- Очищать поверхность мягкой щеткой без абразивных веществ, особенно локальные загрязнения от помета
- Устанавливать оптимизаторы мощности или микроинверторы на участках с частичным затенением
- Держать мониторинг выработки включенным, чтобы вовремя обнаружить падение мощности
- Не затягивать с заменой панелей с микротрещинами, так как одна поврежденная панель снижает эффективность всей цепочки
Отдельно скажу про вентиляцию. Когда я планировал монтаж, меня раздражал зазор под рейкой — казалось, что это лишние хлопоты. Выяснилось, что именно свободная циркуляция воздуха снижает температуру стекла на несколько градусов в жару, а это напрямую влияет на проценты летней выработки. Оптимизаторы мощности я в итоге добавил на две панели, которые затеняет дымоход, и после этого просадка всей цепочки практически исчезла.
Когда КПД не стоит считать главным критерием
Самый высокий КПД не всегда означает самую разумную покупку. Если площадь крыши не ограничена, более дешевые панели с меньшим КПД могут обеспечить аналогичную суммарную мощность за меньшие деньги, просто они займут больше места. В таких случаях рассчитывают не проценты в паспорте, а реальную выработку на каждую вложенную гривну.
В жарком климате температурные характеристики значат больше, чем пиковые проценты эффективности. Панель с более высоким паспортным КПД, но худшим температурным коэффициентом, летом легко проиграет более устойчивому к перегреву модулю. Для жарких регионов я бы советовал в первую очередь смотреть на коэффициент Pmax, а уже затем на пиковые проценты КПД. Гарантия на выработку и темп деградации также важнее, чем лишний процент КПД на старте, ведь панели предстоит работать два-три десятилетия. Поэтому вместо погони за рекордными показателями рекомендую рассчитывать годовую выработку и остаток мощности на протяжении всего гарантийного срока.
