Угол наклона солнечных панелей

Осенью я монтировал панели на скатную крышу и долго рассчитывал, под каким углом их крепить. Погрешность в 15 градусов обходится вплоть до 19% годовой генерации. Столько улавливает наклонная панель по сравнению с лежащей горизонтально. Поэтому угол я выставлял не на глаз, а под широту своего города.

Что дает правильный угол наклона панелей

От угла наклона солнечных панелей зависит, сколько света попадет на плоскость за год. Перпендикуляр к лучам дает максимум, пологое или вертикальное положение снижает отдачу. По данным Stanford Solar Energy, оптимально наклоненная панель улавливает примерно на 19% больше солнечной радиации, чем точно такая же панель, расположенная горизонтально. И чем севернее широта, тем ощутимее выигрыш от наклона.

Инсоляция показывает, сколько солнечной энергии падает на квадратный метр площади. Зависит она от широты местности и времени года. Для Украины реальный прирост от правильного угла держится в пределах 15–20%. Большего от корректной настройки я не видел, поэтому обещаний о +30% избегайте.

Как рассчитать оптимальный угол наклона

Формула по широте

Базовый ориентир прост. Оптимальный угол наклона примерно равен географической широте точки монтажа. Киев расположен на 50,4°, так что стартовое значение для годового угла составляет около 50°. Но это лишь приближение, а не жесткое правило.

Точное моделирование дает немного меньше, чем прямая линия. Для широт более 40°N зависимость угла от широты идет по кривой, а не по принципу «угол равен широте». Поэтому фактический годовой оптимум для Украины оказывается ниже чистой широты. Реально это 35–40°, а не 50°.

Поправка под цель генерации

Далее я корректирую угол под конкретную задачу. Если хотите получить максимум за год, берите значение около широты минус 10–15°. Нужно выжать максимум зимой — прибавляйте 10–15° сверху. Для широт 46–52° рабочий диапазон фиксированного угла укладывается в 30–45°.

Точную цифру под конкретные координаты дает только моделирование. Бесплатный калькулятор Евросоюза PVGIS сам рассчитывает оптимальный угол и азимут для введенной точки и выдает максимум годовой генерации. Перед монтажом я всегда сверяю свою формулу с ним. Сначала карта и карандаш, затем — PVGIS.

Ориентация панелей на юг и азимут

Почему юг — эталон

Для северного полушария юг — это направление, в котором солнце стоит выше всего. Повернутая строго на юг плоскость набирает максимум энергии за день. Азимут показывает, насколько панель отклонена от этого направления. Ноль градусов — это юг, минус 90° — восток, плюс 90° — запад.

Точкой отсчета я всегда беру юг и рассчитываю потери относительно него. Так наглядно видна цена любого разворота.

Отклонение на восток или запад

Небольшое отклонение обходится дешево. На широтах 46–48°N (то есть в южной и центральной Украине) разворот на ±30° от юга снижает годовую выработку всего на 2–4%. Остается 96–98%. Дороже обходится разворот на ±60° — там потери составляют уже 10–13%. По данным Discover Sustainability, Springer 2025, чистая ориентация на восток или запад дает лишь 76–78% от южного оптимума.

Отклонение оправдано тогда, когда его диктует форма крыши или график потребления. Если большую часть электроэнергии вы расходуете под вечер, небольшой сдвиг на запад подтянет генерацию под ваш пик. Азимут и угол наклона работают в паре. Чем сильнее разворот от юга, тем меньший угол обычно оказывается выгоднее.

Угол по сезонам: лето, зима, фиксированный

Летний угол

Летом солнце стоит высоко, поэтому панель располагают более полого. Рабочая поправка — это широта минус примерно 15°. Для Киева получается около 35°, для Одессы еще меньше. Более пологая плоскость лучше улавливает высокое летнее солнце.

Зимний угол

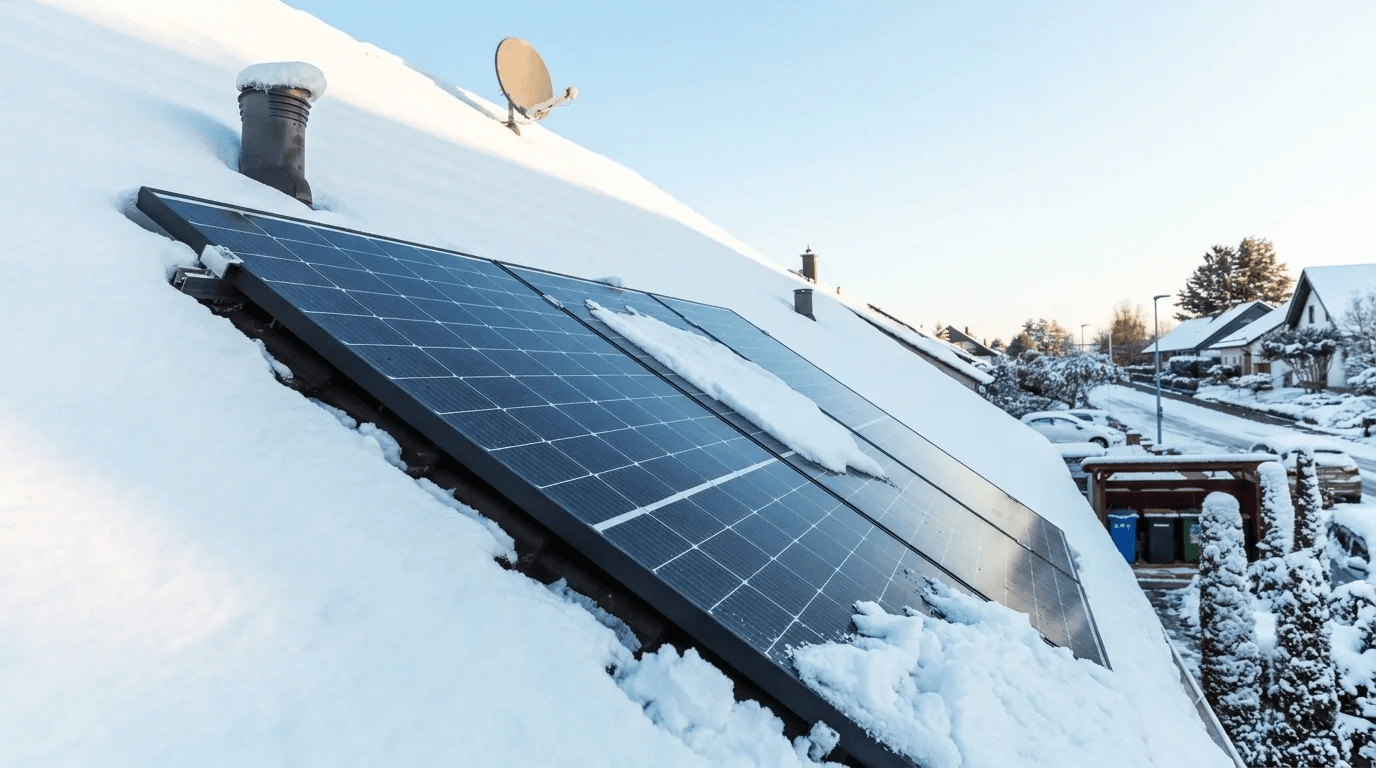

Взимку картина противоположная. Солнце находится низко над горизонтом, и более крутая панель принимает его лучи перпендикулярнее. Поэтому к широте прибавляют около 15°. Для Киева это уже около 50°, для северных областей еще больше. Есть и второй плюс крутого угла: снег с него сходит сам, панель не остается под белым одеялом.

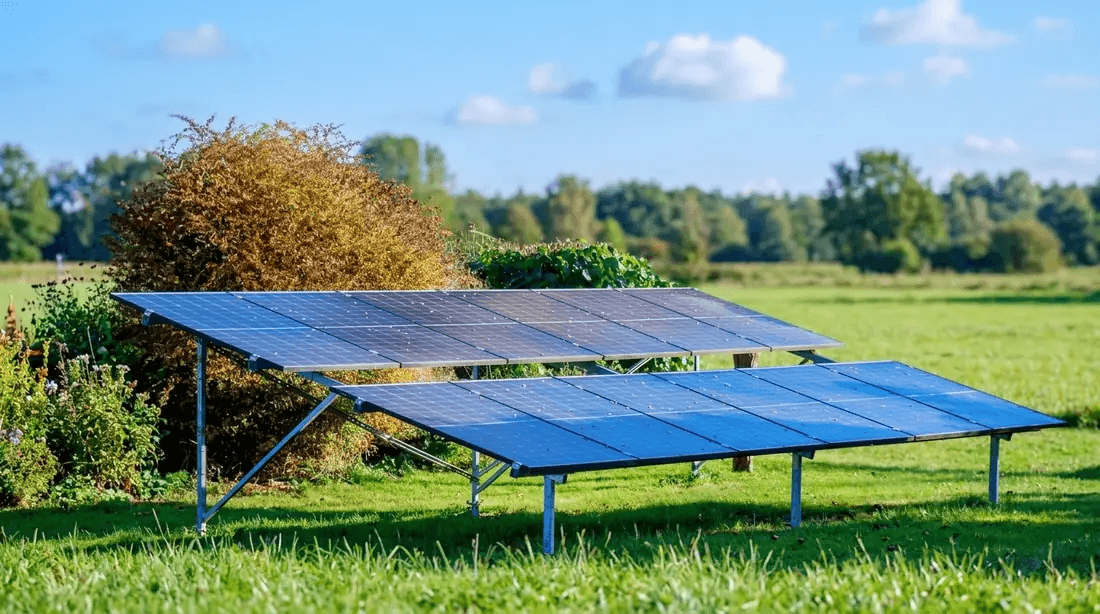

Фиксированный годовой угол

Большинство частных крыш не регулируют вообще. Фиксированный компромисс для Украины укладывается в диапазон 35–40°. Сезонным крайностям этот угол немного проигрывает, зато не требует подниматься на крышу дважды в год. Сезонная переустановка добавляет единицы процентов годовой генерации. Конкретный процент я здесь не называю, так как точную цифру дает только моделирование под ваши координаты.

Оптимальные углы по городам Украины

В узком коридоре широт лежат областные центры Украины. Одесса на 46,5°N, Чернигов на 51,5°N. Остальные города находятся внутри этого диапазона. Поэтому и углы по стране отличаются нерадикально. Юг требует более пологой установки, север — более крутой.

Двадцать городов я свел в одну таблицу. Фиксированный годовой здесь — это не чистая широта, а оптимум моделирования, так как для широт более 40°N кривая дает меньшее значение. Летний рассчитывал как широту минус 15°, зимний — как широту плюс 15°.

По фиксированному углу разница между самым южным и самым северным городом составляет всего 4-5 градусов. Поэтому для ориентира достаточно знать свою широту. Точное число под ваши координаты предоставит PVGIS.

Угол наклона для ориентации восток-запад

Когда крыша двускатная и ориентирована на восток и запад, логика угла меняется. Панели размещают более полого, ориентир — 10–15°. Так скаты распределяют генерацию на утро и вечер вместо одного полуденного пика. График становится более ровным, близким к тому, что дает трекер.

В целом за год чистая ориентация восток-запад обходится дорого. Она дает лишь 76–78% от южного оптимума, то есть потеря составляет 22–24%. Но худшим вариантом я бы ее безоговорочно не назвал. Один владелец за год получил с юго-западного поля под углом 10° на 15% больше энергии, чем с северо-восточного под 20°. Когда потребление стабильно в течение дня, ровный график ценнее острого пика. Здесь решать вам.

Когда стоит менять угол в течение года

Смысл в сезонном переводе есть не всегда. Прежде чем делать поворотную конструкцию, советую взвесить четыре вещи:

Для малой домашней станции я обычно оставляю фиксированный угол. Возиться с перенастройкой ради нескольких процентов невыгодно.

Фиксированный угол или поворотный трекер

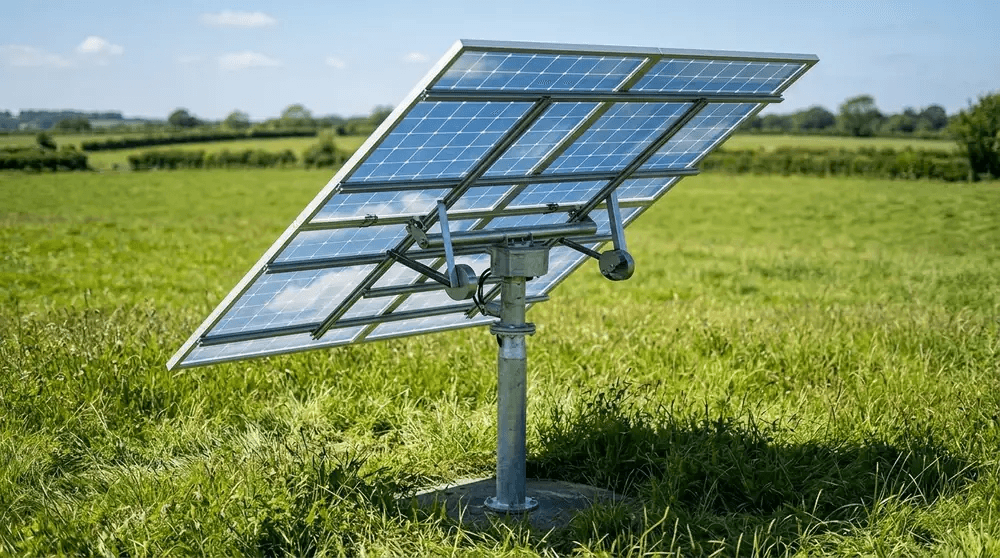

Трекер сам следит за солнцем и удерживает панель перпендикулярно в течение всего дня. Звучит идеально, но нужно сопоставлять прирост со стоимостью. Двухосный трекер улавливает примерно на 39% больше радиации по сравнению с горизонтальной панелью. Хорошо выставленный фиксированный угол уже берет свои 19%. Получается, по сравнению с неподвижным массивом под правильным углом трекер добавляет лишь около 13–17%.

Для большинства частных СЭС я устанавливаю фиксированный угол. Стоимость, подвижные узлы и обслуживание на масштабе одного дома прирост трекера не окупает. Смысл в нем появляется там, где земля дорогая, а каждый процент выработки идет на продажу. Для крыши частного дома это редкость.

Опыт монтажа Solarmax: реальные углы

На практике теоретический угол почти всегда корректирует крыша. Формула говорит 38°, а скат кровли дает 25° — и панель ложится на скат. Переделывать геометрию крыши под идеальные градусы экономически бессмысленно для частного дома. Поэтому мы отталкиваемся от реального склона и подбираем монтажную систему под него.

Самая частая ошибка заказчиков, монтирующих систему самостоятельно, — это погоня за идеальным углом ценой сложной балластной конструкции на плоской крыше. Лишние деньги ради одного-двух процентов выработки. Противоположная ошибка тоже случается: устанавливают панели слишком полого на восток-запад и зимой остаются без генерации, так как снег не сходит, а низкое солнце их не достает.

На наших объектах в Украине реальные углы почти всегда укладываются в коридор 25–40°. Это либо угол уклона скатной кровли, либо фиксированный оптимум на плоской крыше. Чистую «широту 50°» на крышах я не ставил ни разу.
