Блискавкозахист сонячних панелей і захист від перенапруги

Як захистити сонячні панелі від блискавки

Блискавкозахист сонячних панелей стоїть на двох рівнях, і жоден із них не підміняє інший. Зовнішній перехоплює прямий удар і веде струм у землю повз модулі. Внутрішній гасить імпульс, що встиг зайти в кабелі й біжить до інвертора. Я раджу закладати обидва ще в проєкт станції, бо стандарт прямо називає скоординоване проєктування найдешевшим і технічно найкращим варіантом, а домонтаж після запуску часто впирається в уже прокладені кабелі.

Два рівні виглядають так:

1. Зовнішній захист. Блискавкоприймач над площиною панелей, струмовідводи до землі і контур заземлення, об'єднаний із заземленням будинку.
2. Внутрішній захист. Пристрої захисту від імпульсних перенапруг (УЗІП) на лінії від панелей до інвертора і на виході інвертора в щит.

Комплексний підхід тут не маркетингове слово. Тільки УЗІП без щогли не переживуть прямого удару в конструкцію. Тільки щогла без УЗІП пропустить наведений імпульс кабелем. Виробники захисного обладнання, зокрема OBO, радять УЗІП на обох сторонах навіть там, де норма цього не вимагає.

Прямий удар і наведений імпульс у кабелях

Розряд поруч зі станцією трапляється частіше за прямий удар і теж помітно шкодить електроніці й конструкції. Такий висновок зроблено в доповіді на симпозіумі EPNC 2020 про вплив близьких розрядів на фотоелектричні системи. Відсоткової частки таких поломок первинні джерела не дають, тож цифри на кшталт «70 % відмов» без документа я б не повторював.

Влучання в конструкцію станції

Металеві рами, профілі й кріплення добре проводять струм, тому прямий удар шукає шлях через конструкцію до найближчої заземленої точки. Самі панелі ризик не підвищують, і будинок під ними блискавка не обирає частіше. Наслідки влучання залежать від того, куди піде струм. У доповіді Львівського державного університету безпеки життєдіяльності (2019) показано різницю. Розбита панель забирає частину генерації, а згорілий інвертор зупиняє станцію цілком або більшу її частину. Звідси пріоритет. Спершу берегти інвертор.

Окремий ризик стосується людей. Рама без з'єднання з заземленням під час розряду може опинитися під напругою, і тоді струм піде через того, хто її торкнувся.

Розряд поруч зі станцією

Модулі в рядку з'єднані послідовно, і кабелі між ними утворюють петлю. Під час близького розряду ця петля працює як антена, ловить електромагнітне поле й перетворює його на імпульсну перенапругу всередині лінії. Що більшу площу охоплює петля, то більше енергії в неї наводиться. Тому плюсовий і мінусовий кабелі рядка ведуть поруч, а не різними сторонами даху.

Блискавкоприймач тут безсилий. Імпульс народжується в самій лінії, увесь кабель від панелей до інвертора збирає його на всій своїй довжині, і зупинити його можна лише пристроєм, що стоїть на вході інвертора й скидає надлишок напруги в заземлення.

Як працює зовнішній блискавкозахист

Зовнішня система блискавкозахисту ставить блискавкоприймач вище панелей, відводить струм окремими провідниками в землю і тримає ці провідники на розрахунковій відстані від станції. Найчастіше йдеться про дахову станцію приватного будинку, де панелі займають скат, а інвертор висить у технічному приміщенні.

Блискавкоприймач над панелями

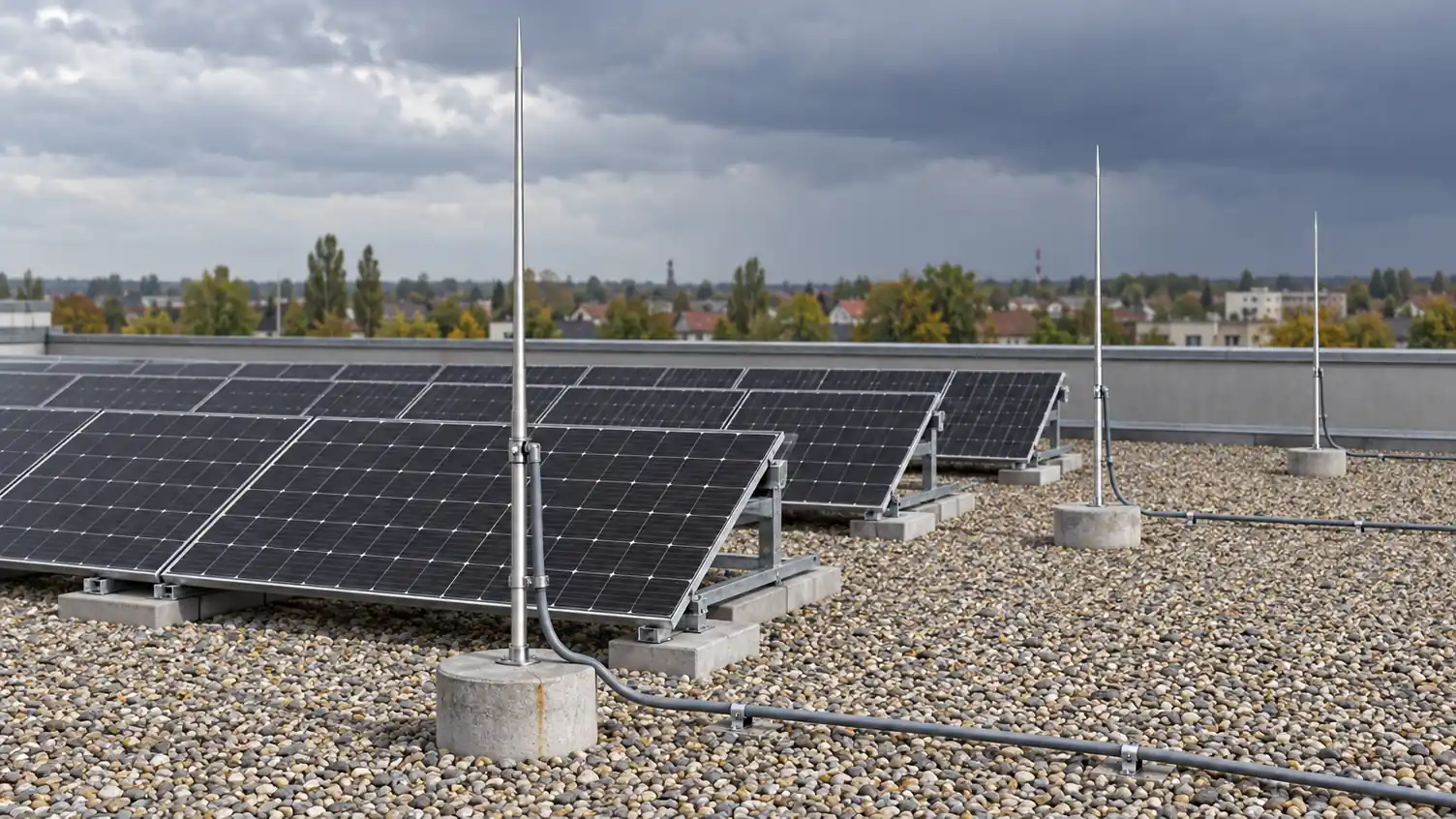

Над модулями ставлять щоглу або стрижні, на пологому даху іноді сітку. Перевірка проста. Уявіть лінію, натягнуту між верхівками блискавкоприймачів, і вся площина панелей має лежати під нею. Якщо модулі вилазять вище, панелі нахиляють менше або змінюють схему блискавкозахисту. Є ще одна пастка, яку легко пропустити на етапі ескізу. Щогла, поставлена з південного боку, кидає на панелі тінь, а тінь на одному модулі знижує виробіток усього рядка.

Струмовідводи до землі

Від блискавкоприймача струм іде в землю струмовідводами. На будівлі їх щонайменше два, бажано на кожному розі. Типовий крок між ними ДСТУ EN 62305-3:2021 задає залежно від класу системи, від 10 м для класів I і II до 20 м для класу IV. Маршрут вибирають в обхід кабелів станції й інвертора.

Розділювальна відстань

Між струмовідводом і елементами станції треба витримати проміжок, на якому розряд не перескочить іскрою. Стандарт рахує його за формулою s = (ki / km) · kc · l, у якій:

• ki залежить від класу системи;
• km залежить від матеріалу проміжку;
• kc залежить від кількості струмовідводів;
• l позначає довжину шляху струму до місця, де провідник приєднано до системи вирівнювання потенціалів.

Я порахував для прикладу клас III або IV, повітряний проміжок, три струмовідводи і 10 м шляху. Вийшло близько 0,18 м. Для реального даху цифру має порахувати фахівець, бо входів у формулу більше, ніж здається.

Якщо відстань не витримано, станцію доводиться з'єднувати із системою блискавкозахисту. Тоді частина розряду вже не йде струмовідводом у землю, а потрапляє в кабелі станції, і УЗІП на обох сторонах інвертора мають бути розраховані на цей прямий струм. На будівлі з металевим каркасом або безперервно з'єднаною арматурою розділювальна відстань не потрібна.

На DIY Solar Forum один користувач згадував промислову будівлю, яку дорогий блискавкозахист не вберіг від пожежі на першій же грозі. Я читаю це як аргумент за розрахунок. Не проти захисту.

Чому заземлення для галочки не працює

Заземлювач, який ніхто не міряв, дає власникові лише відчуття захищеності. Стандарт вважає важливішим інше. Усі металеві частини станції й будинку мають бути з'єднані в одну систему, і тільки разом із цим має сенс число опору.

Будова контуру

Для блискавкозахисту найкраще працює одна об'єднана система заземлення, спільна для блискавкоприймача, електропостачання і зв'язку. Окремий кілок для станції поруч з окремим контуром будинку створює дві точки з різним потенціалом. Під час розряду між ними й виникає напруга, яка пробиває обладнання. На тому самому форумі практик пояснював, навіщо розставляти по ділянці багато заземлювачів і щільно з'єднувати їх між собою. Пояснення інженерне. Суцільний мідний лист під усією ділянкою не покладеш, а густа сітка електродів дає і низький опір, і майже однаковий потенціал у всіх апаратів.

Вимір опору

ДСТУ EN 62305-3:2021 радить тримати загальний опір заземлення до 10 Ом, якщо міряти на низькій частоті і ґрунт це дозволяє. Це орієнтир, а не обов'язкова межа. Коли опір вищий, стандарт вимагає звірити довжини заземлювачів із мінімальними, а для скелястого ґрунту вимогу 10 Ом не застосовують. Прилад налаштовують на частоту, яка не збігається з мережевими 50 Гц і кратними їм. Вимірювальний з'єднувач на струмовідводі в звичайній роботі лишається замкненим і розкручується тільки інструментом. Після виміру монтажник має віддати протокол із цифрою.

Вирівнювання потенціалів

Рами панелей, кріплення, корпус інвертора і щити з'єднують провідниками з головною шиною заземлення. Тоді під час розряду потенціал підіймається всюди однаково, і між рамою, корпусом інвертора та трубою опалення, яких людина може торкнутися одночасно, не виникає різниці напруг, здатної вдарити струмом або пробити ізоляцію. Число опору тут другорядне.

Так сформулював користувач DIY Solar Forum у треді про згорілий після грози інвертор (вересень 2026, переказ українською).

Захист від перенапруги на DC і AC стороні

Захист від перенапруги ставлять з обох боків інвертора, бо імпульс приходить і з панелей, і з мережі будинку. УЗІП, ПЗІП і англійське SPD означають один і той самий клас пристроїв. DC-розрядник на лінії панелей не закриває AC-сторону, і навпаки. Який тип потрібен у кожній точці, залежить від того, чи є на будинку зовнішній блискавкоприймач і чи витримано відстань s.

Таблицю складено за схемою вибору УЗІП виробника Phoenix Contact.

Лінія від панелей до інвертора

На стороні постійного струму обмежувач перенапруги підбирають під напругу холостого ходу рядка. Пристрої випускають рядами на 600, 1000 і 1500 В DC. Кількість пристроїв визначають MPPT-трекери інвертора. Кожен вхід має свій рядок панелей, свою петлю кабелю і свій шлях до силової електроніки, тому захищають кожен вхід окремо.

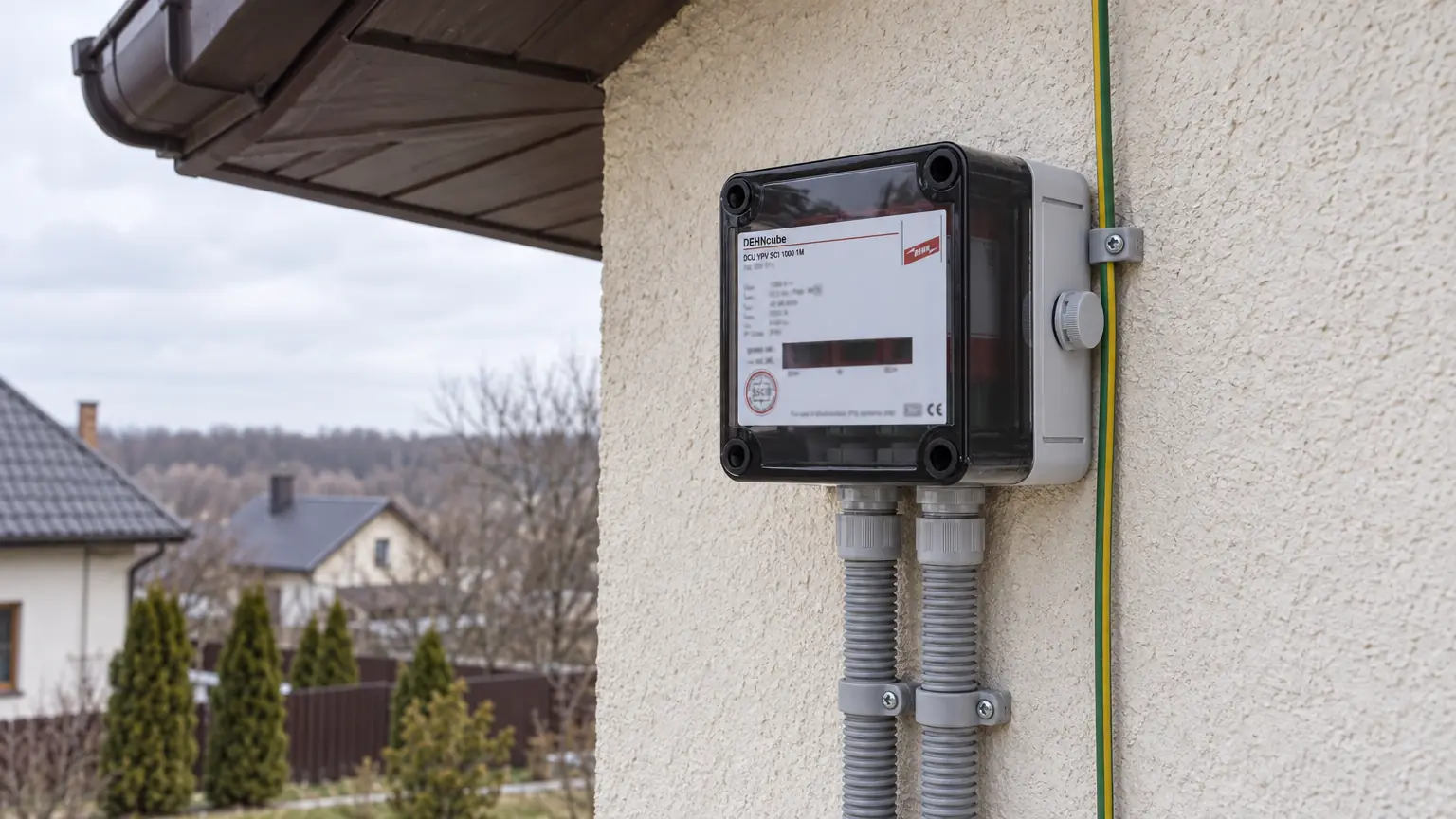

За даними OBO, національні вимоги (DIN VDE) УЗІП на DC-стороні без зовнішнього блискавкозахисту не вимагають, проте виробник прямо радить його ставити, а IEC 61643-32 передбачає такі пристрої на DC-стороні. Окремий пристрій біля самих панелей потрібен не завжди. Його пропускають, коли кабелю від інвертора до панелей менше 10 м, а рівень захисту УЗІП на інверторі не перевищує 0,8 від імпульсної стійкості модулів.

Вихід інвертора в мережу будинку

Для станції, під'єднаної до проводки будинку, норми IEC 60364-4-44 і IEC 60364-7-712 передбачають на змінному боці УЗІП типу 2. Якщо будинок має блискавкоприймач, на вводі ставлять пристрій класу I. Через спільне заземлення в домашню проводку потрапляє частина розряду, і пристрій має бути випробуваний саме на такий струм. Кабель від щита до інвертора коротший за 10 м, а провідник заземлення йде поруч із силовими провідниками змінного струму? Тоді вистачить одного УЗІП, поставленого в щиті.

Про лінії зв'язку забувають найчастіше. Мережевий кабель моніторингу теж заносить перенапругу в будинок, і SMA в посібнику до інверторів Sunny Tripower радить ставити захист на переході такого кабелю з вулиці всередину. Ethernet-порт їхнього інвертора витримує до 1,5 кВ.

Як підібрати УЗІП для інвертора

Три параметри УЗІП, тобто тип пристрою, його робоча напруга і рівень захисту, визначають, чи переживе інвертор першу грозу. Тип 1 потрібен там, де будинок має зовнішній блискавкоприймач і частина прямого струму може зайти в кола. Тип 2 закриває наведені імпульси. Комбіновані розрядники тип 1+2 для кіл сонячного генератора випускають, наприклад, DEHN і Phoenix Contact, причому останній прямо пише, що тип 1 на DC-стороні підходить і дахові, і наземній станції.

Робоча напруга і рівень захисту Up

Найбільша тривала робоча напруга УЗІП на DC-стороні має бути не нижчою за найвищу напругу холостого ходу масиву. Рахують її за найхолоднішої температури майданчика, бо на морозі модулі видають більше вольт, ніж написано в паспорті, і пристрій із замалим запасом почне проводити струм у звичайній роботі, грітися й тихо деградувати. Рівень захисту Up тримають нижче 0,8 від імпульсної стійкості інвертора. Для рядка до 1500 В обладнання категорії II за таблицею 12 IEC 62109-1 витримує 6000 В, отже Up не більше 4800 В. Для рядка до 1000 В інтерполяція тієї таблиці дає близько 4,5 кВ, тобто Up не більше 3,6 кВ.

Імпульсний струм

Підбір УЗІП для інвертора за імпульсним струмом, номінальною напругою й типом пристрою залежить ще й від рівня захисту будинку. IEC 61643-32 наводить приклад для рівнів III і IV з менш ніж чотирма струмовідводами. Там достатньо одного обмежувального пристрою класу I на 5 кА за формою 10/350 мкс (або 8,5 кА за формою 8/20 мкс). Це приклад зі стандарту, а не універсальне число.

Норми ДСТУ EN 62305 і рівні LPL

В Україні блискавкозахист проєктують за серією ДСТУ EN 62305 із чотирьох частин. Частина 1 описує загальні принципи, частина 2 керування ризиками, частина 3 фізичні руйнування й небезпеку для людей, частина 4 електричні та електронні системи всередині будівель. Частину 3 у 2021 році замінено новою редакцією, ДСТУ EN 62305-3:2021.

Рівень захисту LPL стандарт не прив'язує до типу будинку. Тільки до ризику. Клас системи вибирають за оцінкою ризику з частини 2, тому твердження «для приватного будинку завжди достатньо IV рівня» я в нормі не знайшов. Рівень визначає кілька речей одразу:

Пікові струми взято з IEC 61643-32, решту з ДСТУ EN 62305-3:2021. Візуальний огляд для рівнів I і II роблять щороку, для III і IV раз на 2 роки.

Чому активні блискавкоприймачі ESE не підходять

Активний блискавкоприймач ESE продають з обіцянкою випереджальної емісії стримера (раннього запуску розряду назустріч блискавці) і в рази більшої зони захисту. Прихильники посилаються на французький стандарт NF C 17-102, за яким один такий приймач часто ставлять на всю споруду. ДСТУ EN 62305-3:2021 рахує такий блискавкозахист інакше. Захищений об'єм для будь-якого перехоплювача визначають лише за його реальними металевими розмірами. Слова «ESE» у тексті стандарту немає, але збільшеного радіуса за «активність» він не зараховує.

Наукова база активного блискавкозахисту теж слабка. Огляд Чандіми Гомеса на конференції з блискавкозахисту APL 2025 констатує, що заявлену перевагу над звичайним стрижнем досі не підтверджено строгою перевіркою. Виробник TrilPeak, який сам робить і активні, і звичайні приймачі, пише, що американський NFPA 780 ESE не визнає, і міжнародний IEC 62305 стоїть на тій самій позиції.

Висновок короткий. Якщо монтажник пропонує активний блискавкозахист ESE над панелями, зону захисту я б рахував як для звичайного стрижня тієї самої висоти.

Як перевірити захист своєї станції

Більшу частину перевірки власник робить сам. Без покупок. Сильна гроза минула, інвертор начебто працює, а все одно хочеться знати, чи спрацювало щось у щитах, чи не відгорів контакт на рамі і чи не стоїть у щиті вже відпрацьований картридж, який наступного імпульсу не витримає.

Після сильної грози

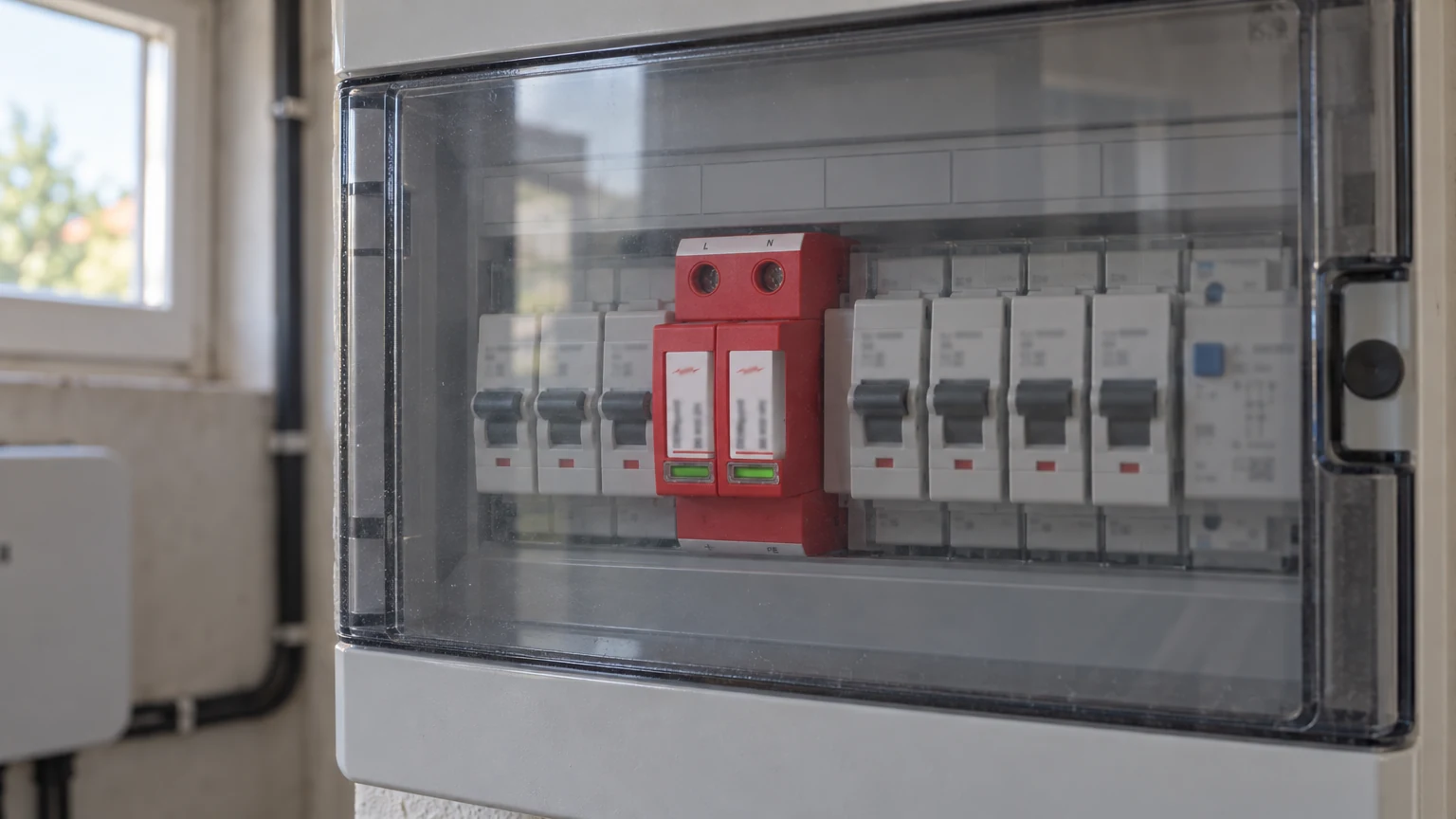

• Подивіться на індикатори УЗІП у щитах, не знімаючи кришок. Якщо індикатор показує спрацювання, викличте електрика, бо заміну картриджів і роботу в DC-частині виконує він.
• Перевірте, чи інвертор вийшов у роботу без помилок і чи віддають генерацію всі рядки.
• Якщо на будинку є зовнішній блискавкозахист, звірте дату останнього повного огляду з таблицею вище. Для рівнів III і IV це раз на 4 роки. У критичних ситуаціях щороку.

Перед замовленням монтажу

• Попросіть протокол виміру опору заземлення з частотою виміру. Ціль до 10 Ом, вищий опір вимагає перевірки довжини заземлювачів.
• Вимагайте схему, де видно, які УЗІП стоять на DC і AC стороні, якого типу і з якою робочою напругою.
• Уточніть, чи розраховано розділювальну відстань s і чи не затінюють блискавкоприймачі панелі.
• Перевірте маршрут кабелів рядка. Плюс і мінус мають іти поруч, щоб петля лишалася малою.
• Домовтеся про огляд прихованих частин заземлення ще під час монтажу, поки траншею не засипано.

Схему захисту й маршрути кабелів проєктують до встановлення, а не домонтовують після першої грози, коли кабелі вже прокладено, щит заповнено автоматами і для УЗІП типу 1 немає ні місця, ні правильного підключення до заземлення. Тому монтаж під ключ дає змогу закласти обидва рівні захисту в проєкт одразу. Уже працюючу станцію так само може перевірити незалежний електрик із приладом для виміру опору заземлення, а заразом оглянути провідники між рамами панелей і шиною заземлення, бо обірваний чи окиснений контакт виключає раму з вирівнювання потенціалів.
